Manfrotto Pantografo

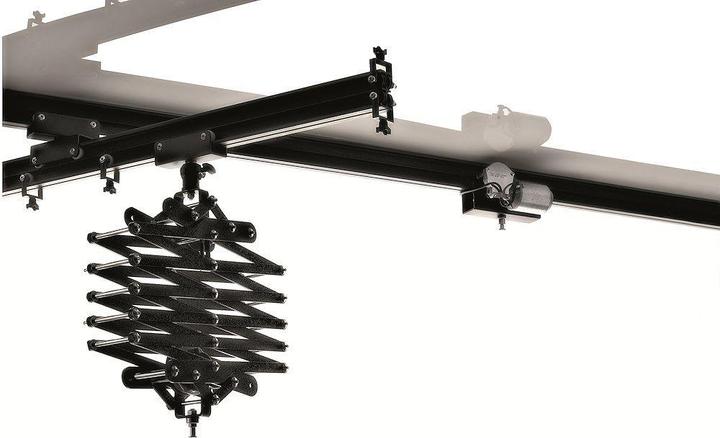

Il pantografo è realizzato in alluminio (P-Al MgSi UNI 3569) ed è prodotto secondo la norma DIN 15560-46. Le fissazioni su entrambe le estremità del pantografo sono di 16 mm, con un perno nella parte inferiore e un attacco nella parte superiore. Il carico è sostenuto da un cavo d'acciaio con un diametro di 2 mm (fattore di sicurezza 12). I carichi fino a 12 kg possono essere appesi solo con il dispositivo di attrito brevettato, mentre i carichi fino a un peso massimo di 18 kg richiedono l'uso delle molle opzionali. Il pantografo può essere regolato per bilanciare perfettamente i carichi sospesi da 1 a 18 kg. Ruotando l'anello colorato in ceramica, è possibile regolare l'attrito del pantografo; questo garantisce che il carico rimanga stabile nella sua posizione, ma si muova dolcemente su e giù se necessario. In ogni caso, è sempre consigliabile utilizzare le molle per facilitare il sollevamento del pantografo. Quando si scelgono le molle aggiuntive per il proprio pantografo, è importante sapere esattamente quale modello di pantografo si possiede, in modo da poter selezionare la molla della lunghezza corretta. Se possiedi uno dei nuovi pantografi compatti (con "forbice" grigia), controlla il colore dell'anello in ceramica. La versione da 2 m ha un anello rosso, mentre la versione da 3,8 m ha un anello blu. Dopo aver determinato la lunghezza del pantografo, seleziona la/e molla/e appropriata/e in base alla seguente tabella. Modello FF3514N86 Cavo di sollevamento 2 mm Cavo d'acciaio Fattore di sicurezza del cavo 12 Peso proprio 7,3 kg Capacità massima di carico 18 kg Lunghezza chiusa 38 cm Massima estensione 380 cm Larghezza 15 cm Tipo di molla Contrappeso senza molla Da 0 kg a 4 kg Tipo 4 Da 3 kg a 8 kg Tipo 4 + Tipo 4 Da 8 kg a 14 kg Tipo 12 Da 9 kg a 16 kg Tipo 4 + Tipo 12 Da 13 kg a 18 kg.
