MiC MCP23008 Extenseur IO 8 ports

Avec le MCP23008, vous pouvez connecter 8 broches I/O à votre microprocesseur. Le MCP23008 utilise deux broches I2C qui peuvent être partagées avec d'autres appareils ou circuits intégrés I2C. Chacune des 8 broches peut être configurée en tant qu'entrée, sortie, entrée avec pull-up ou drain ouvert. Des interruptions peuvent également être programmées, ce qui élimine la nécessité de faire un polling constant du circuit intégré.

Le circuit intégré fonctionne avec une tension de 2,5 V à 5,5 V, ce qui le rend adapté à tous les projets de 3,3 V et 5 V. Il fournit un courant de 20 mA par broche, suffisant pour piloter par exemple des LED. En combinaison avec un MOSFET, des charges plus élevées peuvent être commutées.

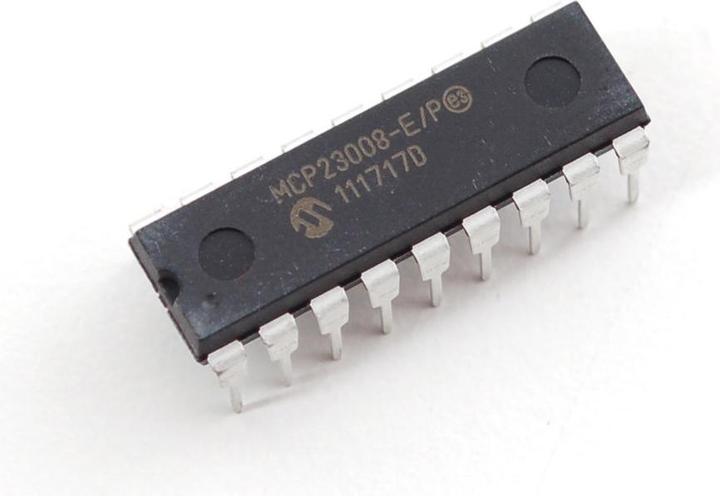

Le MCP23008 est livré dans un boîtier DIP, ce qui le rend compatible avec les breadboards.

Avec les broches ADDR0-2, jusqu'à 8 adresses I2C uniques peuvent être définies, permettant ainsi d'utiliser jusqu'à 8 de ces circuits intégrés sur un même bus, ce qui vous offre 64 broches I/O.
