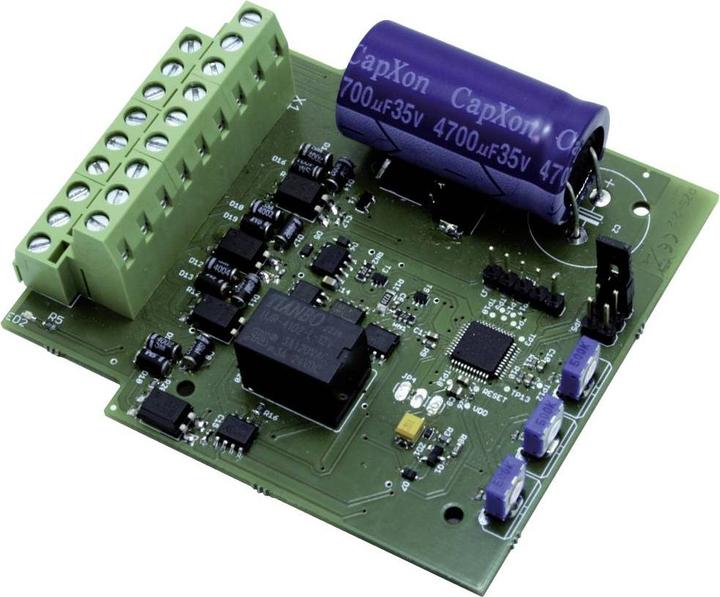

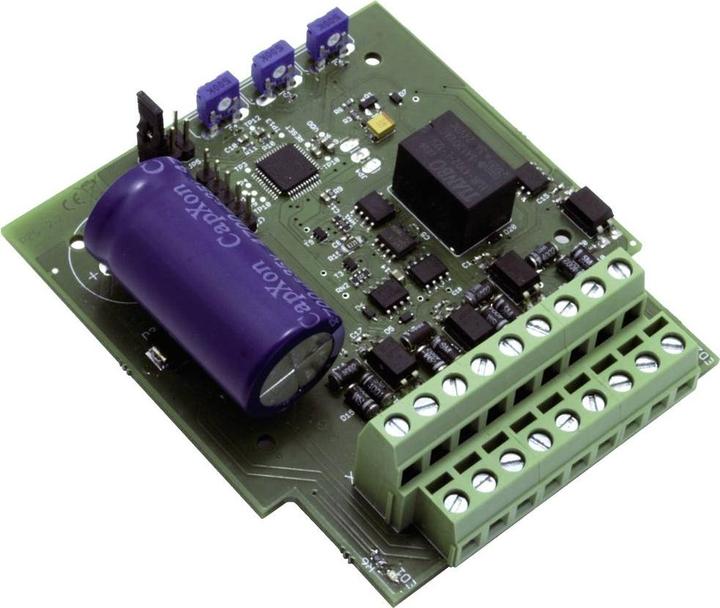

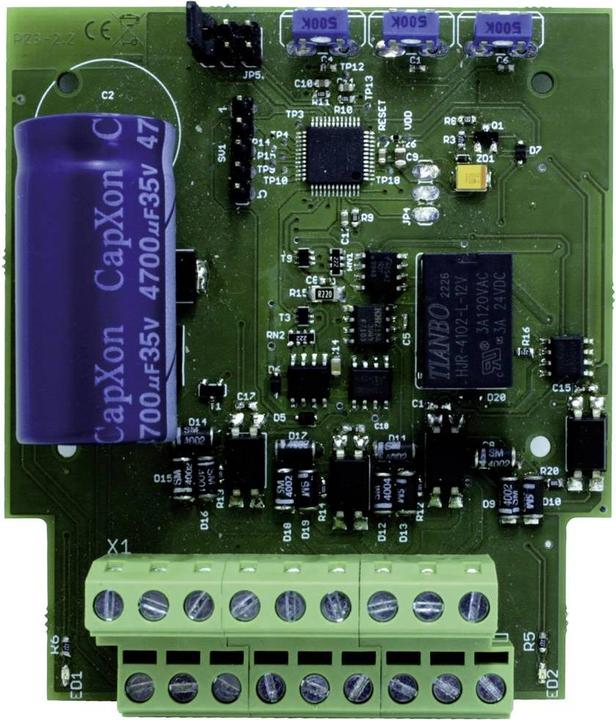

Tams Elektronik 51-02126-01-C Pendelzugsteuerung Fertigbaustein für Gleichstromb

Die Steuerung automatisiert den Fahrbetrieb zwischen zwei Endbahnhöfen einer analogen Gleichstrombahn. Digitale Loks, auch mit automatischer Analogerkennung, können auf der Pendelstrecke eingesetzt werden.

Für den Betrieb mit einer Lok ist es ausreichend, beide Endbahnhöfe eingleisig auszuführen. Sollen abwechselnd zwei Loks fahren, muss der zweite Endbahnhof zweigleisig ausgeführt werden. Hin- und Rückfahrt können entweder auf derselben oder auf getrennten Strecken erfolgen. Für beide Strecken kann jeweils ein zusätzlicher Haltepunkt eingerichtet werden. Zusätzlich können an beliebigen Stellen Zusatzhalte eingefügt werden, zum Beispiel für zusätzliche Haltepunkte oder Signalhalte.

Der Ablauf der Fahrt zwischen den Bahnhöfen, Haltepunkten und Zusatzhalten verläuft automatisiert in vier Phasen: Anfahren, freie Fahrt, Bremsen und Halten. Die Länge der Phasen Anfahren, Bremsen und Halten wird separat für jeden der beiden Endbahnhöfe und die beiden Haltepunkte sowie gemeinsam für alle Zusatzhalte an Trimmpotis eingestellt. Die Einstellungen werden in einem IC gespeichert.

Die Höchstgeschwindigkeit für die freie Fahrt wird individuell für die Lok(s) ebenfalls an einem Trimmpoti eingestellt. Das Abbremsen der Züge vor den Endbahnhöfen und den beiden Haltepunkten wird eingeleitet, sobald ein Gleisbesetztmelder, der im Baustein integriert ist, die Einfahrt eines Zuges in den betreffenden Streckenabschnitt meldet. Der weitere Ablauf (Bremsen, Halten und Anfahren) ist zeitgesteuert.

Zum Auslösen der Halte an den Zusatzhalten sind verschiedene externe Schaltungen einsetzbar, zum Beispiel von Hand ausgelöste Schalter, Kopplungen mit Reedkontakten oder Lichtschranken oder komplexe Signalsteuerungen.

Die Haltezeiten an den Endbahnhöfen, den Haltepunkten und den Zusatzhalten können verlängert werden, indem der entsprechende Eingang der Schaltung mit Masse verbunden wird.
