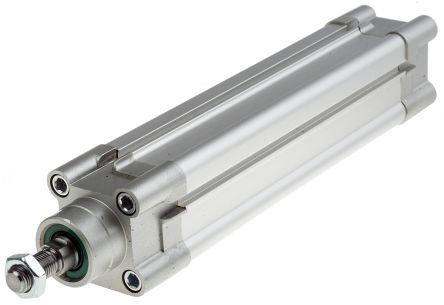

RS PRO VDMA Zylinder 40x160mm

Hersteller Serie = CDEM
Ausführung = Zweifach
Stangen = Ein
Bohrung = 40mm
Hub = 160mm
VDMA Standard = 24562
ISO Standard = 6431
Betriebsdruck max. = 10 bar
Kraft bei 7 bar = 738 (Retract) N, 879 (Extend) N
Endlagendämpfung = Gummi
Anschlussverbindung = G1/4
Abmessungen = 295 x 54 x 54mm
Höhe = 54mm

Die folgende Tabelle zeigt theoretische Zylinderschübe in Newton nach Zylinderbohrung, Hub nach außen oder innen und Luftdruck. Diese Zahlen sollten mit dem Faktor 0,85 multipliziert werden, um die Zylindereffizienz zu erhalten. VDMA-Profilbereich: Ø 32–50 mm. Entspricht den Normen: VDMA 24562 (1992); ISO 6431 Ausführungen: doppeltwirkend und mit Durchsteckstab Serienmäßig mit Magnetkolben Clean-Line-Zylinder Edelstahlkolbenstange Integrierter Steckplatz für Reed-Schalter Dichtungskits erhältlich (ein Satz von O-Ringen zur Aufbereitung von RS VDMA-Zylindern) Komplett mit Kolbenstangenmutter.
