NZR Stromwandler

NZR Stromwandler TK80 250/5A

Hersteller: NZR
Bezeichnung: Stromwandler 250/5A ungeeicht
Typ: TK80 250/5A
Ausführung: sonstige
Primärer Bemessungsstrom: 250 A
Sekundärer Bemessungsstrom: 5 A
Sekundäre Bemessungsscheinleistung: 1,5 VA
Genauigkeitsklasse: 1
Überstrombegrenzungsfaktor: FS 5
Geeicht: nein
Mit Berührungsschutz: ja
Höhe der Öffnung: 80 mm
Öffnungsbreite: 50 mm
Öffnungsdurchmesser: 50 mm
Schnappbefestigung: nein
Mit Kupferschiene: nein
Sekundärer Anschluss: Schraubanschluss
Anzahl der Primäreingänge: 1

NZR Stromwandler TK80 250/5A: weitere Details
Stromwandler der Baureihe TK sind induktive, nach dem Trafoprinzip arbeitende Einleiter-Stromwandler. Sie dienen zur Anpassung der primären Messgrösse an die Eingangsnenngrössen der angeschlossenen Messgeräte. Aufgrund des angewendeten Messprinzips eignen sich diese Stromwandler zur ausschliesslichen Verwendung in Wechselstromnetzen. Die Baureihe TK eignet sich für die Montage sowohl auf isolierten als auch auf nichtisolierten Primärleitern.

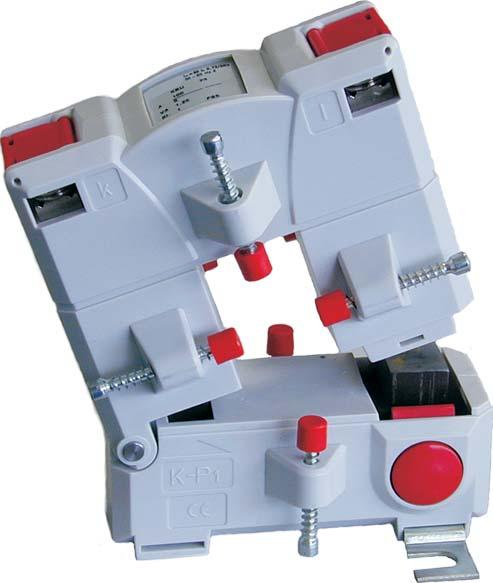

Stromwandler für Niederspannungsanlagen (DIN EN 60044/1, DIN 42600, DIN VDE 0414/1), für den nachträglichen Einbau ohne Öffnung des Leiterkreises geeignet. Der Kern ist durch Schnappverschluss zu öffnen. Frequenz von 50 bis 60 Hz, für Sekundärströme von 5 A, Betriebsspannung bis 720 V, Genauigkeitsklasse 1 in Übereinstimmung mit IEC 1036, Temperaturbereich von -5 bis +40 °C, zur Montage auf Stromschienen und Kabelleitungen.

TK80, Primärstrom bis 250 A, Sekundärstrom 5 A, Innenmass (H x B) 80 x 50 mm, Aussenmass (H x B) 158 x 125 mm, Tiefe (T) 34 mm, Klasse 1, Bürde 1,5 VA.
EAN: 4048652002900.
