Dehn DH ZP 2 SG TNS 255 Kombi-Ableiter

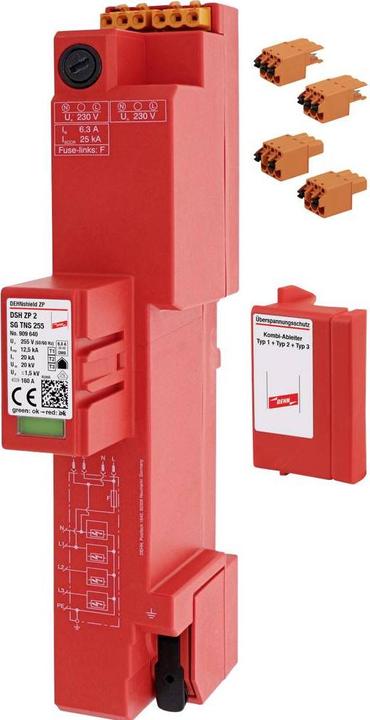

DEHN Kombi-Ableiter DSH ZP 2 SG TNS 255

Hersteller: DEHN
Bezeichnung: Kombi-Ableiter
Typ: DSH ZP 2 SG TNS 255
Netzform DC: nein
Netzform IT: nein
Netzform TN: nein
Netzform TN-C: nein
Netzform TN-C-S: nein
Netzform TN-S: ja
Netzform TT: nein
Netzform sonstige: nein
Polzahl: 4
Blitzstossstrom (10/350 µs): 50 kA
Höchste Dauerspannung AC: 255 V
Nennspannung AC: 230 V
Schutzpegel L-PE: 1,5 kV
Schutzpegel N-PE: 1,5 kV
Folgestromlöschfähigkeit: 25 kA
Spezifische Energie (W/R): 39,06 kJ/Ohm
Max. Überstromschutzeinrichtung Stichverdrahtung (Sicherung): 160 A
Max. Überstromschutzeinrichtung V-Verdrahtung (Sicherung): 160 A
Montageart: Sammelschiene
Max. Leiterquerschnitt starr (ein-/mehrdrähtig): 25 mm²
Fernsignalisierung: nein
Signalisierung am Gerät: optisch
Prüfklasse: Typ 1 und 2 und 3
Integrierte Vorsicherung: nein
Energetisch koordinierte Schutzwirkung zum Endgerät: ja
Spannungsschaltende Funkenstreckentechnologie: ja
Überstromgeschützter Spannungsabgriff: ja
Schutzart (IP): IP30

DEHN Kombi-Ableiter DSH ZP 2 SG TNS 255: weitere Details

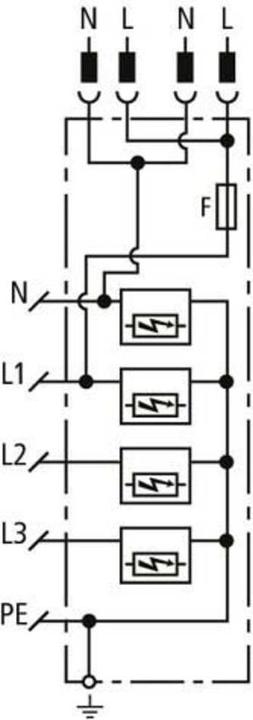

Geprüfter Kombi-Ableiter Typ 1, Typ 2 und Typ 3 nach DIN EN 61643-11 für TN-S-Systeme (4+0-Schaltung) inkl. überstromgeschützter 230 V Spannungsversorgung (N und L) inkl. Ersatzsicherung jeweils für RfZ / APZ gem. VDE-AR-N 4100 komplett werkzeuglos montierbar durch Click+Power-Anschlusstechnik für das 40 mm Sammelschienensystem und Push-in Erdungsklemme. Zum Einsatz im Hauptstromversorgungssystem nach DIN VDE 0100-443 bei Gebäuden mit äusserem Blitzschutzsystem (Blitzschutzklasse III/IV). Ein passender Abdeck-Clip nach DIN VDE 0603-1 für jedes handelsübliche Zählerfeld, plus 2 x Buchse und 2 x Stecker (ohne Anschlussleitungen) zur Verdrahtung des intelligenten Messsystems nach VDE-AR 4100 ist im Lieferumfang enthalten.
EAN: 4013364424715.
