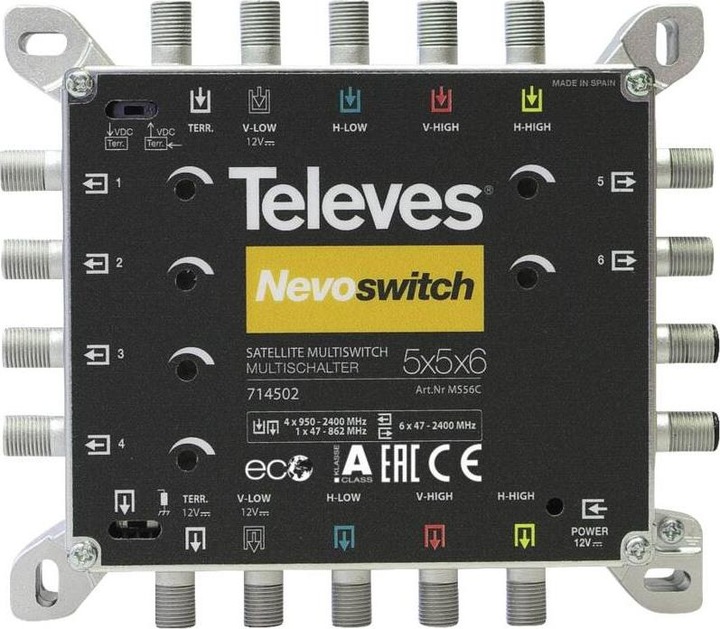

Televes Kaskadierbarer Multischalter mit 5 Eingängen (1 x Terrestrik und 4 xSAT), 6 Teilnehmerausgänge, 5 Du

Kaskadierbarer Multischalter mit 5 Eingängen (1 terrestrisch und 4 SAT), 6 Teilnehmerausgängen, 5 Durchgangsausgängen und einer 12 dB Pegelregelung an den Teilnehmerausgängen. Sehr flexibel: kann dank schaltbarer Abschlusswiderstände als Einzel- oder Kaskadenschalter verwendet werden.

Höhepunkte

• Eine 12 dB Pegelregelung pro Teilnehmer zur Anpassung des Ausgangspegel.
• Schalter für die Stromversorgung von terrestrischen und SAT-Systemen. Schalter für die Stromversorgung des terrestrischen Verstärkers.
• Stromversorgung direkt vom Receiver.
• Fernspeisung über V-Low-Eingang.
• DC-Durchgang zwischen Eingängen und Kaskadenausgängen.
• Terrestrische Stromversorgung.
• Europäische Qualität und Design, 100 % hergestellt und getestet bei Televes.

Eigenschaften

• Sehr kompakt.
• Gehäuse aus Druckguss, entworfen und hergestellt bei Televes.
• Eingänge und Durchgangsausgänge farblich codiert.
• Mit ECO-Modus: teilnehmerabhängiger Stromverbrauch.
• Umschaltung zwischen Kaskade und Einzel-Schalter (Abschlusswiderstände können aktiviert werden).
• 12 V Stromversorgung.
• Geringer Stromverbrauch, daher wirtschaftlicher Betrieb (Receiver betrieben).

Technische Spezifikationen
Anzahl der Eingänge: 5
Anzahl der Kaskadenausgänge: 5
Anzahl der Teilnehmerausgänge: 6
Frequenzbereich TERR: 47 ... 862 MHz
Frequenzbereich SAT: 950 ... 2400 MHz
Eingangspegel TERR: 92 dBμV
Eingangspegel SAT: 105 dBμV
Durchgangsdämpfung TERR: 2 dB
Durchgangsdämpfung SAT: 1,5 ... 4 dB
Teilnehmerdämpfung 1...8 TERR: 2 dB
Teilnehmerdämpfung 1...8 SAT: 1 dB
Pegelregelung pro Teilnehmer: 0 ... 12 dB
Entkopplung H/V: > 30 dB
TN-Entkopplung: > 25 dB
Stromversorgung: 12 Vdc
Max. Stromverbrauch (PSU): 40 mA
Max. Stromverbrauch (STB): 35 mA
Betriebstemperatur: -5 ... 45 °C
Schutzindex: 20

Physikalische Daten
Nettogewicht: 378 g
Bruttogewicht: 378 g
Breite: 137 mm
Höhe: 121 mm
Tiefe: 29 mm
Hauptproduktgewicht: 370 g.
