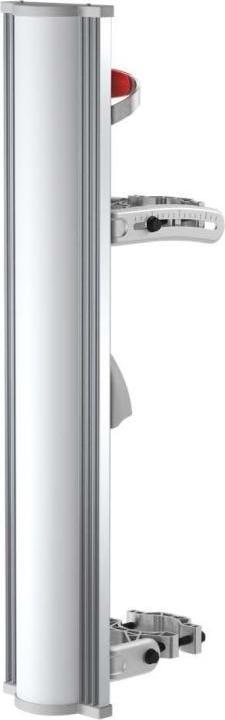

RF-Elements AS-2-17 - Array-Sektor-Antenne 2,4 GHz, 17 dBi

AS-2-17 - Array-Sektor-Antenne 2,4 GHz, 17 dBi

RF elements® Array-Sektor-Antennen sind für hohe Leistungen in unlizenzierten Frequenzbändern optimiert. Sie bieten eine hervorragende HF-Leistung, die Möglichkeit der Kolokation, eine einfache Installation und Kosteneffizienz.

Die Nebenkeulen der Array-Sektor-Antennen werden mit BackShield unterdrückt, der patentierten, frequenzselektiven Oberfläche von RF elements, die Nebenkeulen dämpft und in den Antennenkörper integriert ist.

Der Gewinn der Array Sector 2-17 ist sowohl bei horizontaler als auch bei vertikaler Polarisation stabil und bietet eine zuverlässige Leistung, unabhängig davon, welchen Kanal Sie verwenden. Die Antenne ist leicht und besteht aus hochwertigen, korrosionsbeständigen Materialien, um eine lange Lebensdauer zu gewährleisten.

Physikalisch

Antennenanschluss: 2x RP-SMA auf integrierten Semi-Flex-Pigtails
Antennen-Typ: Patch-Array-Sektor
Materialien: UV-beständiger ABS-Kunststoff, Aluminiumlegierung, rostfreier Stahl
Umgebungsbedingungen: IP55
Temperatur: -35°C bis +60°C
Windbeständigkeit: 160 km/h
Windlast: 217/65 N - Front/Seite bei 160 km/h
Effektive projizierte Fläche: 1782/533 cm² - Front/Seite
Elektrischer Neigungswinkel: 0°
Mastdurchmesser: 40-80 mm, empfohlen werden möglichst 80 mm
Gewicht: 3,9 kg
Abmessungen Verpackung: 834 x 167 x 130 mm

Leistung

Frequenzbereich: 2400 - 2484 MHz
Verstärkung: 17 dBi
Polarisation: Dual linear H + V
Azimutale Abstrahlbreite -3 dB: H 71°/V 78°
Elevationsstrahlbreite -3 dB: H 8°/V 8°
Azimutale Strahlbreite -6 dB: H 115°/V 109°
Breite des Elevationsstrahls -6 dB: H 10°/V 10°
Verhältnis zwischen Vorder- und Rückseite (min.): 21 dB
Strahlwirkungsgrad: 87 %
Kreuzpol-Isolation: H 30 dB/V 30 dB
Impedanz: 50 Ohm
VSWR max.: 1,6
VSWR typisch: 1,4
Isolierung zwischen den Anschlüssen: 30...
